玻璃管液位计
【锐文仪表】是一家液位计的专业生产厂家,其产品不锈钢玻璃管液位计具有安装方便、使用寿命长、价格实惠等优点，买玻璃管液位计就选锐文仪表,性能优良、满足您的最佳需求。

玻璃管式液位计用途：
玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，适用于化工、石油等工业设备容器上做液位显示，直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
玻璃管式液位计产品结构原理：
液位计上下阀可根据需求定制法兰，螺纹接口，快装接口，通过焊接在容器上的配对接口，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。 仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。在液位计的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。

玻璃管式液位计技术指标：
测量范围（安装中心距L）：300、500、800、1100、1400、1700……mm。
PN1.6　DN20.HGJ-47-91
螺纹安装　外螺纹G3/4"(或 M27×1.5)
材质：碳钢、不锈钢
伴热蒸汽压力：0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：0.2MPa

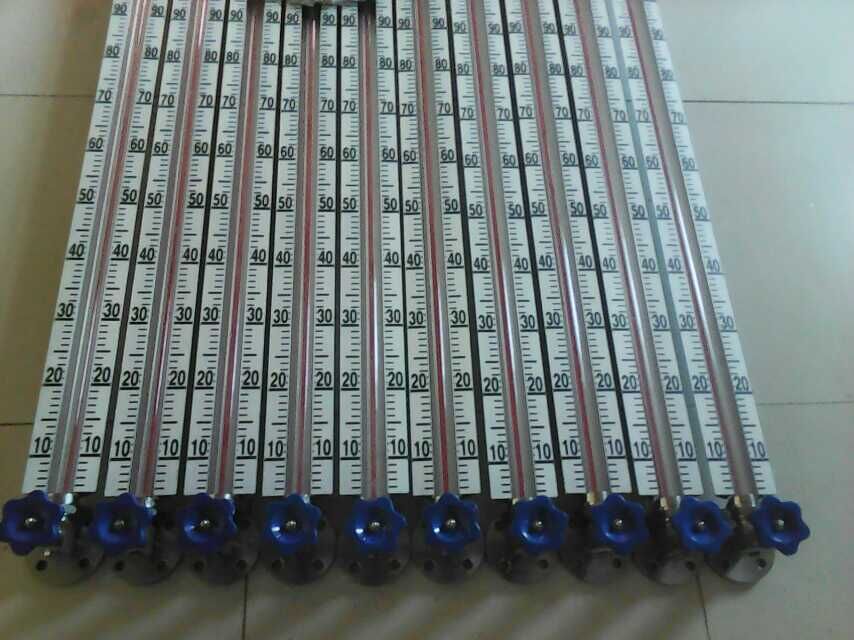

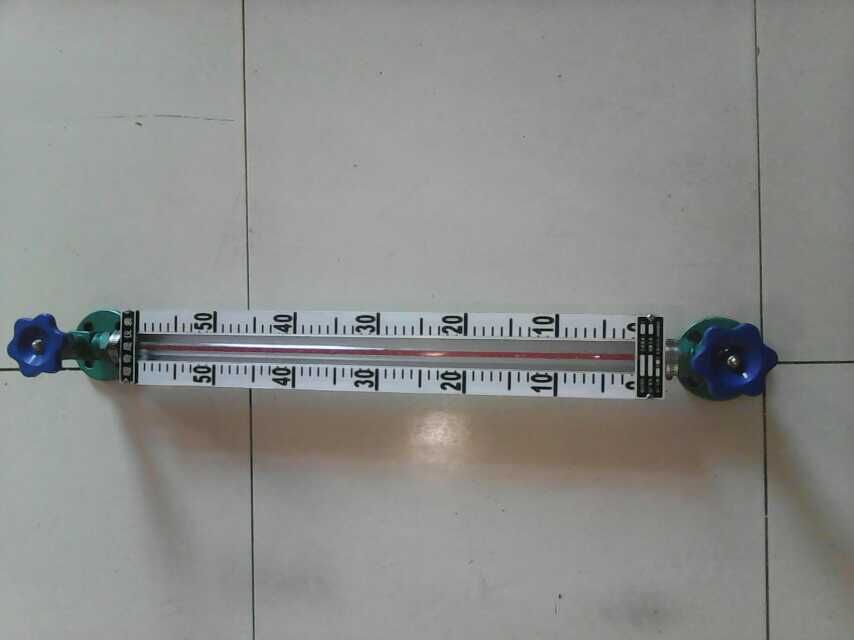

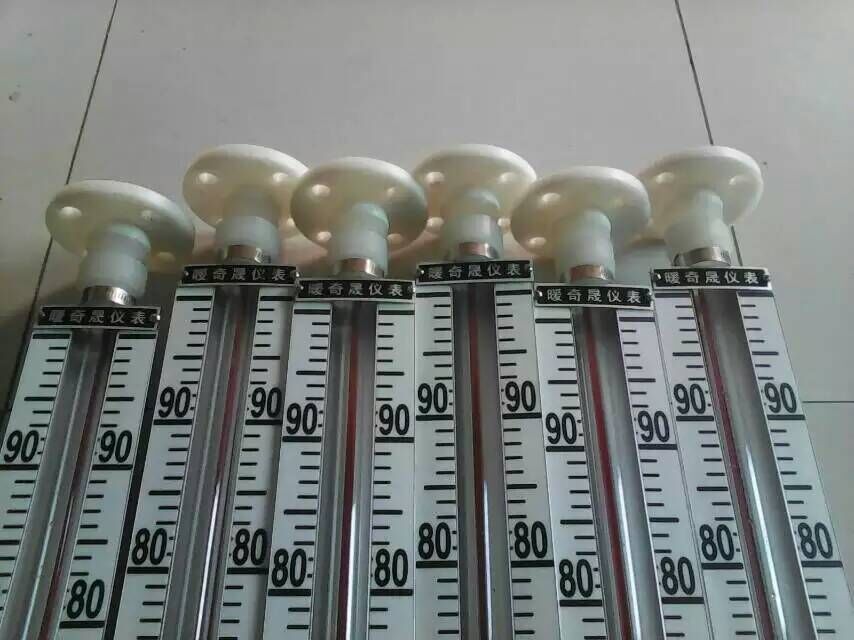

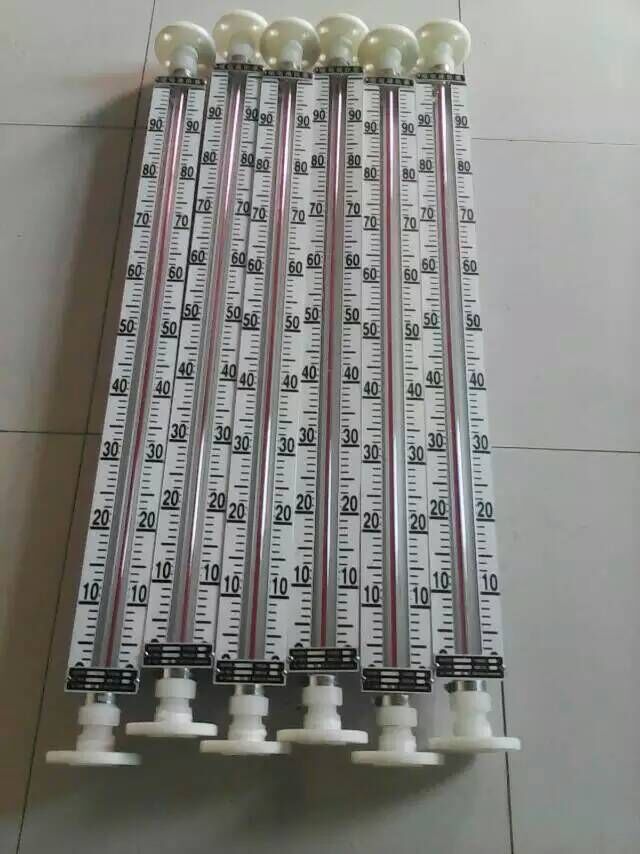

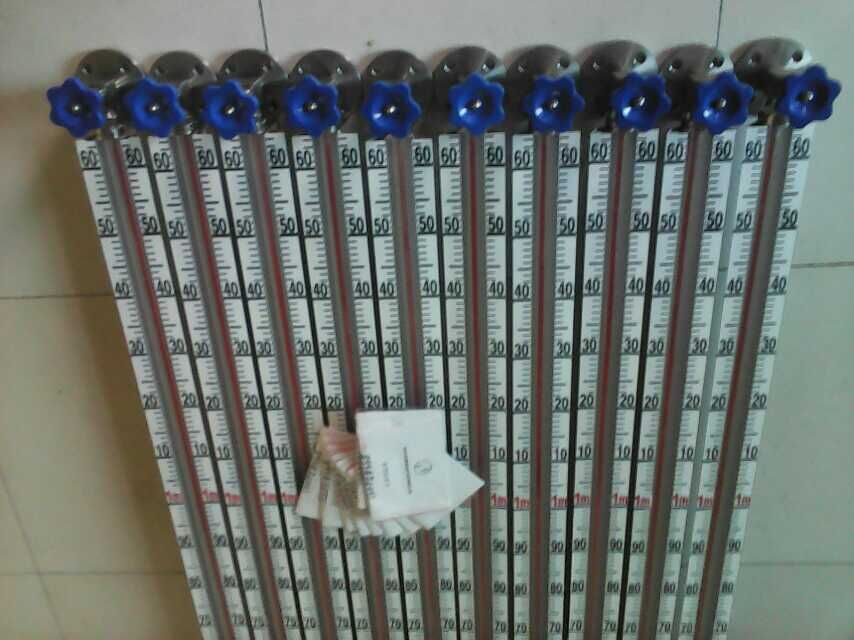

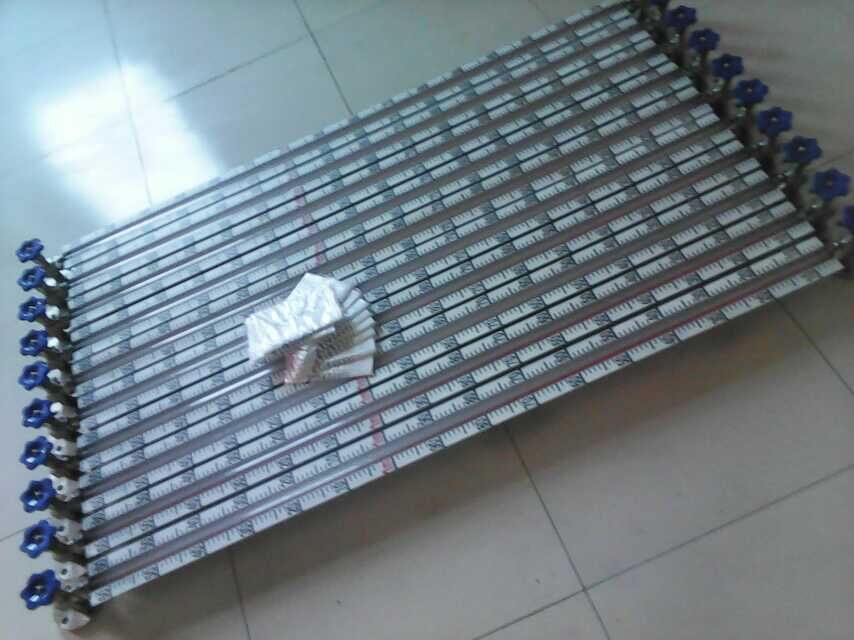

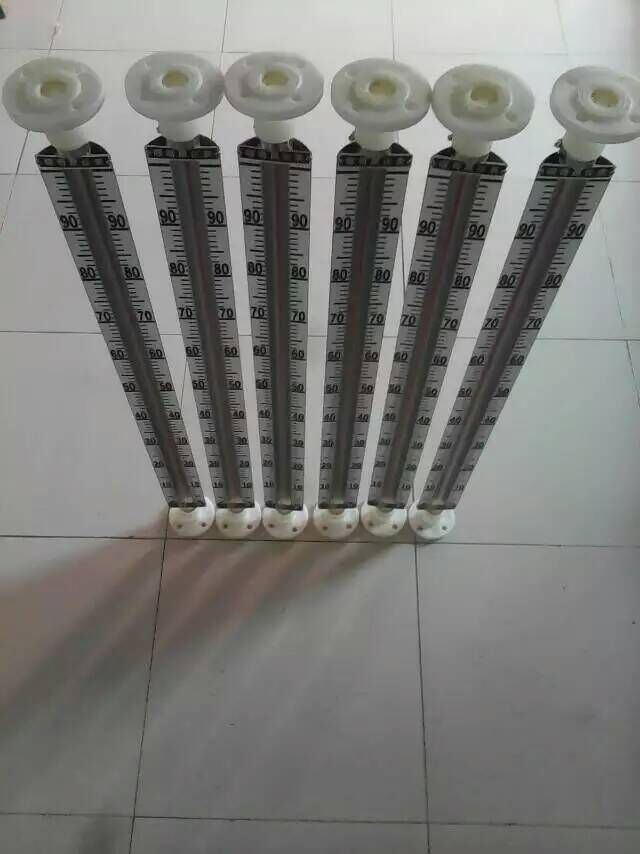

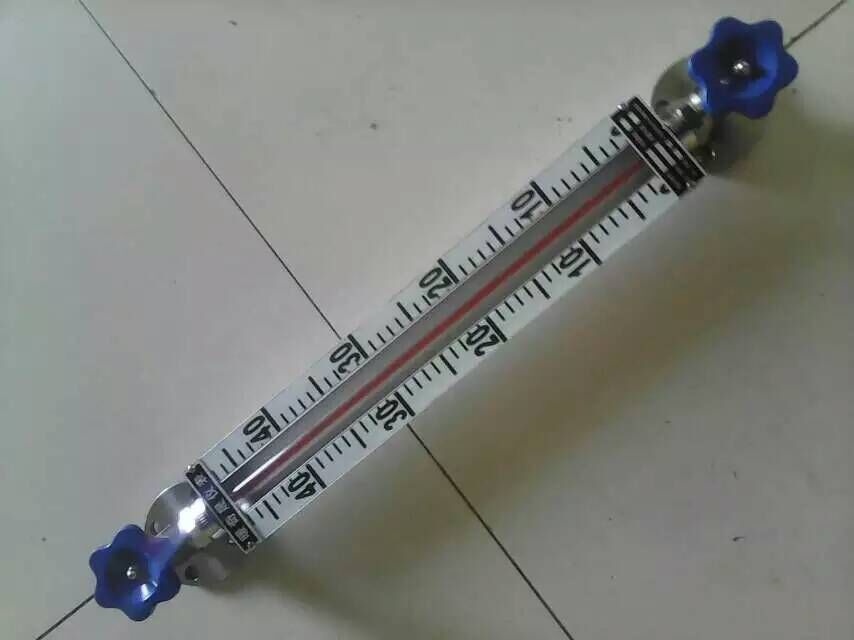

玻璃管式液位计图片：


安装中心距L和标尺刻度L1的关系
L
300
500
600
800
1000
1200
1400
1700
2000
H
150
350
450
650
850
1050
1250
1550
1850


玻璃管液位计的使用须知
名 称

标 准 号
型号 标志
规 格（mm）
玻璃管液位计
HG5-227-80
DA I PN1.6
300
500
600
800
1000
1200
1400
1700
2000
玻璃管液位计
HG5-227-80
DB I PN1.6
玻璃管液位计
HG5-227-80
DA II PN1.6
玻璃管液位计
HG5-227-80
DB II PN1.6
玻璃管液位计
HG5-227-80
WA I PN1.6
玻璃管液位计
HG5-227-80
WB I PN1.6
玻璃管液位计
HG5-227-80
WA II PN1.6
玻璃管液位计
HG5-227-80
WB II PN1.6
液位计针形阀
HG5-227-80
（上）A I B I PN1.6
液位计针形阀
HG5-227-80
（下）A I B I PN1.6
液位计针形阀
HG5-227-80
（上）A II B II PN1.6
液位计针形阀
HG5-227-80
（下）A II B II PN1.6
注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰

玻璃管式液位计清洗维护：
1、使用中的液位计定期检查。清洗玻璃内外壁污垢，使液体显示清晰。
2、为了保证片动密超过计划作用，容器内的介质压力应大于0.2MPa,在打开上下阀时，阀杆退出转数不小于4 转(使钢球封门时，不致于碰到阀杆的顶端。)
3、容器上与本玻璃管液位计连接的两端法兰面应保证在同一垂直平面内，否则在液位计安装后使阀门挠曲，以致玻璃管折断。
玻璃管式液位计订货需知：
型号规格
测量范围（中心距L）
工作压力
连接形式
工作温度
材质要求


品牌
锐文仪表
