快装玻璃管液位计 |

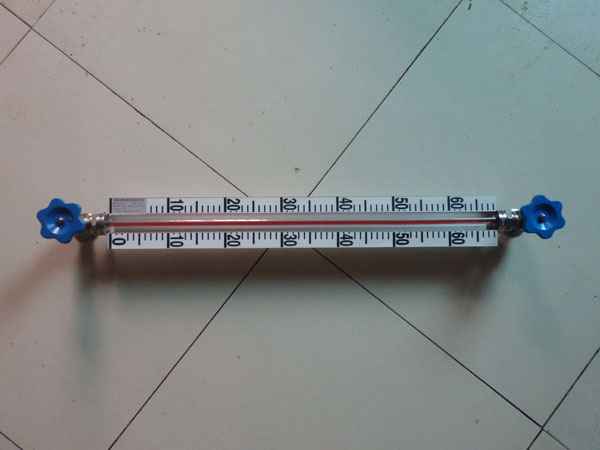

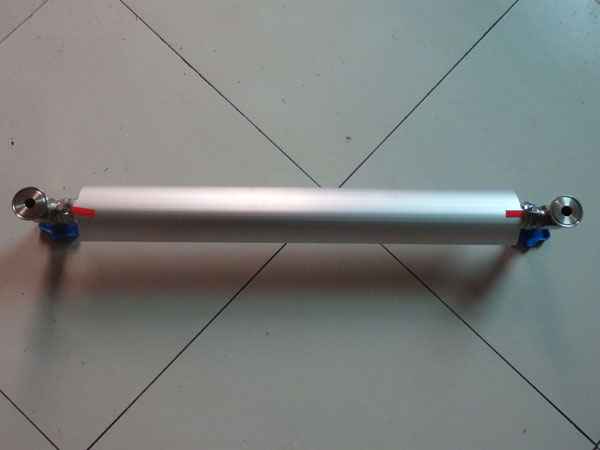

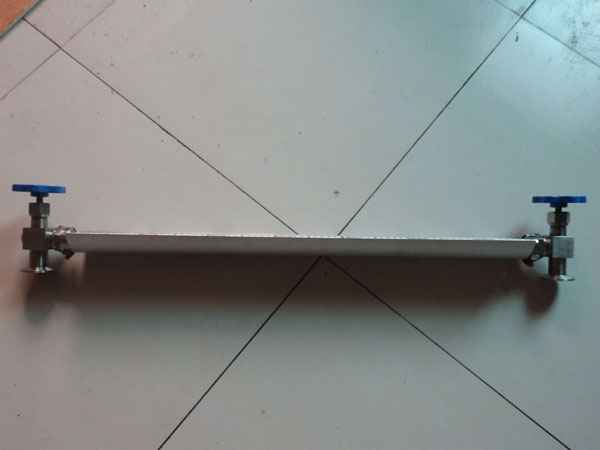

快装式玻璃管液位计 快装玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中直接指示各工业生产过程中各种罐、塔、箱地下贮藏罐等敞口,带压容器内介质液位高度。,其结构简单,测量准确,是传统的现场液位测量工具。 快装玻璃管液位计上下阀都卡盘卡套接头或卡箍式接头。通过焊接在容器上的卡套卡箍配对密封,方便清洗拆卸,与容器组成连接器,透过玻璃管就直接显示容器介质液位高度。 仪表两端均装有针形阀内装有钢球,当玻璃管因意外事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流。 主要技术参数 测量范围(安装中心距L):300、500、600、800、1000、1200、1400、1700、2000 mm等 工作压力:≤1.6MPa 材质:碳钢、不锈钢 工作温度:≤100。C(高于100。C也可非标定作) 连接形式:卡箍 卡盘 其它法兰标准如JB/T、GB、ANSI等,请用户注明。 伴热蒸汽压力:≤0.6MPa 钢球自封压力:≥0.2MPa 玻璃管尺寸有:Φ18,Φ19,Φ20(玻璃管外有铝合金防护罩) 安装中心距L和标尺刻度H的关系 L:300 500 600 800 1000 1200 1400 1700 2000 H:150 350 450 650 850 1050 1250 1550 1850 可非标定制长度详情来电咨询以下实物图片可供参考 |
