WZC-220，WZP-220，WZP-221固定螺纹防溅式装配热电阻，可为双支
WZC-230，WZP-230，WZP-231固定螺纹防水式装配热电阻，可为双支
热电阻简介
热电阻是中低温区最常用的一种温度检测仪表。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它具有结构简单，制作方便，测量精度高，性能稳定，输出信号大等优点。它可以直接测量各种生产过程中从420℃范围内的液体、气体及固体表温度，还可以和显示仪表、记录仪表和电子调节器配套使用。
热电阻主要技术参数
◆测量范围：A级，50%，所需
要的时间称为热响应时间，用10-15倍（特殊产品例外）。
◆热电阻自热影响：通过热电阻中测量电流0.30℃。
◆热电阻绝缘电阻：常温绝缘电阻的试验电压可取直流100V任意值，环境温度在35℃范围内，相对湿度应不大于100MΩ。
◆执行标准：JB/T8623-1997标准。
热电阻工作原理
热电阻分为铂热电阻和铜热电阻两大类。热电阻是利用金属导体的电阻值随温度变化而变化的特性来测量温度的。热电阻的受热部分（感温元件）是用金属丝均匀地双绕在绝缘材料制成的骨架上而制成的。当被测介质有温度阶梯存在时，所测得的温度是感温元件所在范围内介质的平均温度。为了适应工业需求的多样化，现在已开始采用镍、锰等材料制造热电阻。热电阻通常需要把电阻信号通过引线连接到显示仪表，记录仪表或计算机上。
热电阻使用选型
WZ系列装配式热电阻使用选型：
W | Z | 3 | - | 5 | 6 | 7 | 8 | |
W | 温度仪表 | |||||||
Z | 热电阻 | |||||||
3 测温元件材料 | P：铂电阻（Pt100,Pt1000） C：铜电阻（Cu50,Cu100） | |||||||
- | ||||||||
5 安装固定形式 | 0：热电阻元件 1：无固定装置式 2：固定螺纹式 3：活动法兰式 4：固定法兰式 6：固定螺纹锥形保护管式 | |||||||
6 接线盒 形式 | 1：热电阻元件 2：防溅式 3：防水式 6：插座式 7：插座式或延长导线式 8：小接线盒式 | |||||||
7 保护管 | 0：Φ16mm保护管 1：Φ12mm保护管 可选择其它规格的保护管 | |||||||
8 铠装内芯 | K：铠装内芯（可选项） 热电阻内芯可以选择铠装式内芯，铠装内芯直径Φ3mm~8mm可选，订购时须注明 | |||||||
型号举例：
WZP-230表示分度号Pt100固定螺纹带防水接线盒，保护管直径16mm的装配式热电阻
WZP-430表示分度号Pt100固定法兰带防水接线盒，保护管直径16mm的装配式热电阻
WZP-121（K）表示分度号Pt100铠装内芯固定螺纹防溅接线盒，保护管直径12mm的装配式热电阻
另外订购时还需提供插深，使用温度及材质等参数
热电阻安装图片

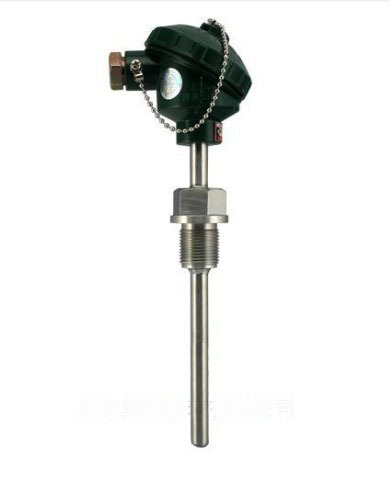

◆固定螺纹防溅式装配热电阻，型号代码（2）
◆固定螺纹防水式装配热电阻，型号代码（3）
